Инженеры "Кубаньводпроект" восстановили разрушенную мелиоративную систему на Кубани, обеспечив стабильным поливом 2,3 тыс. га полей для производства консервов.
Как АО "Кубаньводпроект" восстановил орошение на 3 тыс. га
Задача и причина
Задача
Перед инженерами стояла задача полностью обновить инфраструктуру находящуюся в аварийном состоянии без долгой остановки полива. Для этого проект разбили на три этапа, в рамках которых требовалось:
- Заменить около 6 км разрушенных стальных трубопроводов на надежные полиэтиленовые, сохранив нужное давление для дождевальных машин.
- Очистить более 9 км открытых каналов от ила, сорняков, камыша и остатков старого покрытия.
- Защитить русла каналов от осыпания, укрепив их монолитным бетоном с помощью специальных виброформ.
- Заменить один из насосных агрегатов, интегрировав новое оборудование в существующее здание насосной станции.
- Модернизировать электрику и автоматику: проложить новые кабели, установить шкаф управления с частотно-регулируемым приводом (ЧРП), смонтировать молниезащиту и контур заземления.
Проблема
Система работала с 2008 года и к моменту обследования практически вышла из строя. Старые тонкостенные стальные трубы из-за плохой изоляции и сырости подверглись сильной коррозии, прогнили и постоянно текли.

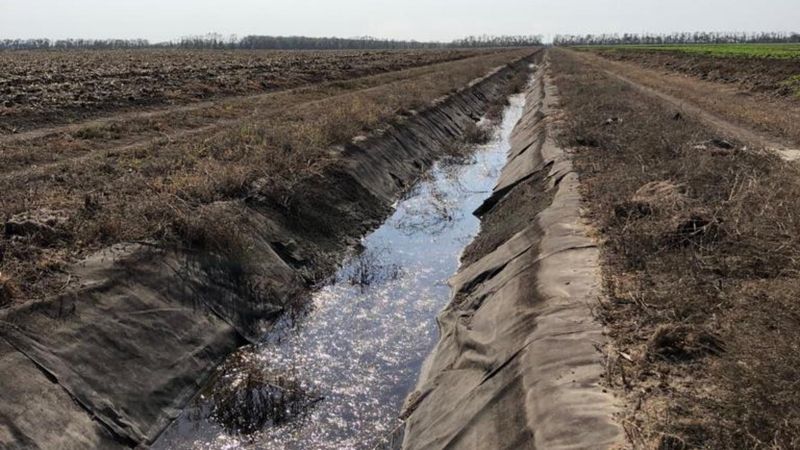

Открытые земляные каналы, которые раньше защищала специальная пленка, деградировали: грунтовые воды выдавили покрытие, а дождевальные машины задевали его поплавками при движении. Берега оплыли, русла заросли камышом, и вода просто не доходила до дальних участков. Вдобавок на центральной насосной станции полностью износился один из агрегатов.
О проекте
Проект комплексной реконструкции мелиоративной системы орошаемого участка реализован специалистами проектно-изыскательского института АО "Кубаньводпроект". Работы охватили более 3 тыс. га полей в станице Роговской Тимашевского района Краснодарского края, из которых чистая орошаемая площадь составляет более 2,3 тыс. га.
На этих землях выращивают овощи для последующего консервирования — зеленый горошек, сладкую кукурузу и фасоль. Главным источником водных ресурсов для всей инженерной системы выступает пруд, расположенный на реке Кирпили.
Процесс реализации
Для реализации данного проекта специалисты АО "Кубаньводпроект" разделили строительство на три очереди (5, 6 и 3 месяца) и полностью перестроили каждый узел.
1. Модернизация закрытой оросительной сети
Специалисты демонтировали старые аварийные стальные трубы. Вместо них уложили 5,9 тыс. метров современных труб из полиэтилена низкого давления диаметром от 250 до 400 мм.
Чтобы пластиковые трубы работали эффективно, инженеры заново рассчитали потери напора для каждого участка. Например, на отрезке длиной 500 метров до дождевальной машины разница в давлении по сравнению со сталью составила всего 0,42 метра, что никак не повлияло на качество распыления воды.
Также на линии установили вантузы и опорожнители — теперь систему можно быстро подготовить к зиме, полностью слив воду.
2. Бетонирование открытых каналов
От использования неэффективных пленочных укрытий отказались в пользу долговечного бетона. Сначала рабочие очистили более 9 тыс. метров русла от камыша и вязкого ила, который вывезли на полигон.
Как АО "Кубаньводпроект" восстановил орошение на 3 тыс. га

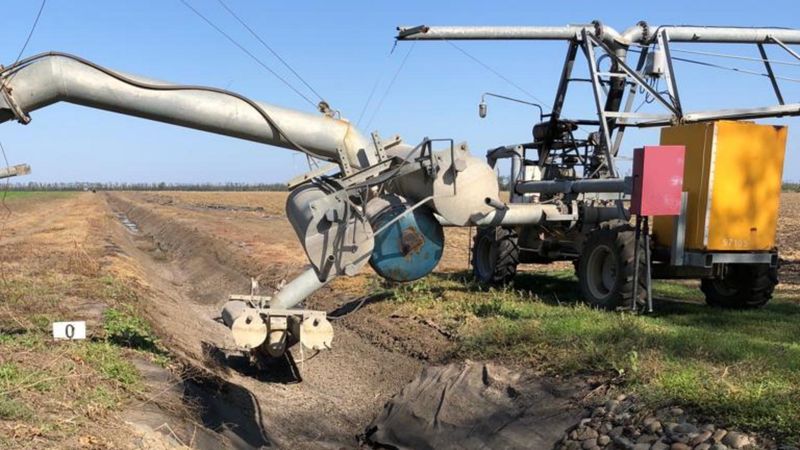

Затем профиль каналов (глубиной 1 метр и шириной по дну 0,8 метра) укрепили прочным монолитным бетоном. На дно уложили слой толщиной 15 см, на откосы — 12 см. Бетонирование шло с помощью виброформ, что сделало стенки идеально плотными.
Как АО "Кубаньводпроект" восстановил орошение на 3 тыс. га
Чтобы бетон не трескался от летней жары и зимних морозов, каждые 3 метра рабочие прорезали деформационные швы. Вдоль берегов заново выставили направляющие стойки для тросов дождевальных машин.

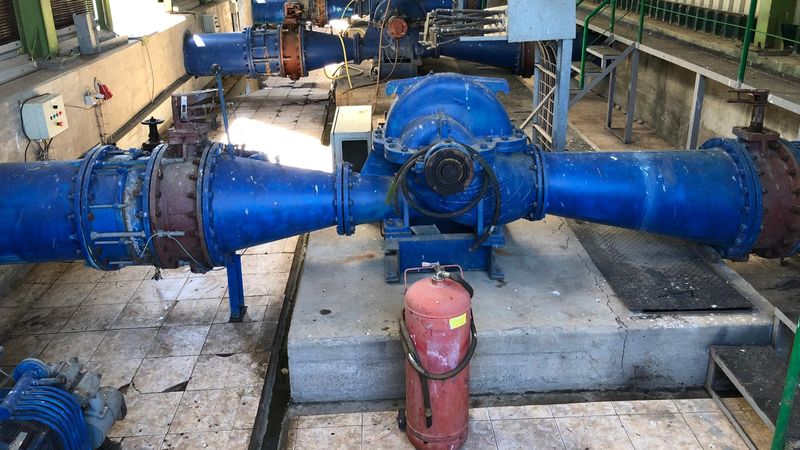

3. Перезапуск насосной станции
Главной задачей здесь была замена изношенного агрегата. Инженеры подобрали современный насос производительностью 1400 м³/час и двигатель на 400 кВт.
Проверка показала, что старый массивный бетонный фундамент находится в отличном состоянии. Новая установка весом 3,5 тонны идеально встала на прежнее место, что сэкономило время и бюджет на заливку нового основания. Насос обвязали новыми 630-миллиметровыми стальными трубами и поставили надежные затворы с электроприводом.
Как АО "Кубаньводпроект" восстановил орошение на 3 тыс. га
Для управления двигателем смонтировали шкаф с ЧРП (частотно-регулируемым приводом) — это исключило гидроудары при запуске и снизило нагрузку на сеть. Дополнительно здание защитили новой молниеприемной сеткой на кровле и внешним контуром заземления.
Результат
Благодаря точным проектным решениям АО "Кубаньводпроект" оросительная система была спасена от разрушения.
Расчетное водопотребление системы сейчас составляет 4,8 млн м³/год, чего с запасом хватает для полноценного выращивания агрокультур на площади более 2,3 тыс. га.
Применение закрытой трубопроводной сети и качественного бетонирования каналов полностью устранило потери воды на фильтрацию в грунт. Более того, использование дождевальных машин с малой интенсивностью осадков (всего 0,002 мм/мин) позволило исключить поверхностный сток. Это значит, что вносимые удобрения и пестициды больше не смываются с полей в реку Кирпили, что гарантирует сохранение экологического баланса кубанских водоемов.
